تستر باتری لپ تاپ 24V15A

پروژه شاخص ها

پارامتر شاخص

ولتاژ ورودی

AC: 220 ولت ± 10٪ / 50 هرتز

ورودی برق

2400W

نسبت وضوح

AD٪ 3a16bit٪ 3bDA٪ 3a16bit

امپدانس ورودی

بزرگتر یا مساوی 1MΩ

ولتاژ

محدوده خروجی در هر کانال

شارژ: 2.5 تا 24 ولت

دبی: 2.5 تا 24 ولت

دقت، درستی

± 0.02٪ از محدوده

ثبات

0.01%

جاری

محدوده خروجی در هر کانال

شارژ: 30 میلی آمپر تا 15 آمپر

تخلیه: 30 میلی آمپر تا 15 آمپر

دقت، درستی

± 0.03٪ از محدوده

ثبات

0.015%

قدرت

توان خروجی تک کاناله

360W

ثبات

0.05%

زمان

زمان پاسخگویی فعلی

جریان از 10% تا 90% یا 90% تا 10% زمان پاسخگویی سخت افزاری<= 20ms

محدوده زمانی مرحله

1 تا 65535 دقیقه / مرحله کاری

پشتیبانی از قالب زمان 00:00:00 (hh: mm: ss)

ثبت داده ها

شرایط ثبت داده ها

زمان Δt: (0.01s~60000s)

ولتاژ ΔU: (5mV~24V)

برق ΔI: (5mA~15A)

فرکانس را ثبت کنید

100 هرتز

شارژ کردن

حالت شارژ

جریان ثابت، ولتاژ ثابت، جریان ثابت ولتاژ ثابت، توان ثابت، ولتاژ ثابت توان ثابت;

شرط قطع

ولتاژ، جریان، زمان نسبی، ظرفیت؛

تخلیه

الگوی شلیک

جریان ثابت، توان ثابت، جریان ثابت و ولتاژ ثابت؛

شرط قطع

ولتاژ، جریان، زمان نسبی، ظرفیت؛

جریان

محدوده تست چرخه

1 ~ 65535 بار

تعداد مراحل در یک چرخه

255

لانه سازی حلقه

حداکثر پشتیبانی برای 4 لایه چرخه تو در تو، پرش پشتیبانی در سراسر چرخه به هر مرحله کاری.

محافظت

حفاظت از امنیت و حفاظت از استثنا

حفاظت از داده ها را خاموش کنید

حد بالا و پایین ولتاژ، حد بالا و پایین جریان، حد بالا و پایین ظرفیت، حد بالا و پایین انرژی، پارامترهای کنترل خارج از تحمل، حفاظت از نوسانات جریان و ولتاژ، حفاظت از شیب ولتاژ، حفاظت تاخیری، حفاظت ولتاژ کمکی، دمای کمکی حفاظت؛

حفاظت سخت افزاری

حفاظت ضد اتصال معکوس، حفاظت از اضافه ولتاژ ورودی، حفاظت از اضافه ولتاژ خروجی، حفاظت در برابر جریان اضافه ورودی، حفاظت در برابر جریان اضافه خروجی، حفاظت از گرمای بیش از حد، حفاظت از اضافه بار، حفاظت در برابر بار خروجی؛

ویژگی های کانال

با استفاده از فناوری اینورتر صرفه جویی در انرژی، انرژی در انتقال محلی بین کانال ها، صرفه جویی در انرژی و حفاظت از محیط زیست؛ طرح کنترل اصلی کلاس خودرو، تبدیل فرکانس بالا 200 کیلوهرتز، دانه های کوچک و نویز کم را بپذیرید.

اندازه تجهیزات کوچک، مصرف انرژی کم، گرمای کم؛

منبع جریان ثابت و منبع ولتاژ ثابت ساختار حلقه بسته دوگانه مستقل را اتخاذ می کنند.

سیستم طراحی یکپارچه را اتخاذ می کند، کامپیوتر واحد سرور آزمایشی را مستقیماً به اینترنت متصل می کند؛ نمونه برداری 100 هرتز با سرعت بالا.

ظرفیت ذخیره سازی آفلاین 1 گیگابایت برای هر کانال؛

حالت کنترل کانال

کنترل مستقل

نمونه برداری تشخیص ولتاژ و جریان

اتصال چهار سیمه

سر و صدا

<80dB

حالت ارتباط کامپیوتر بالایی

TCP٪2fIP

حالت خروجی داده

EXCEL، TXT، نمودار

رابط ارتباطی

اترنت 100M

تعداد کانال در هر واحد

8

الزامات محیط کار

پروژه شاخص ها

پارامتر شاخص

محدوده دمای عملیاتی

25 درجه ± 10 درجه

محدوده دمای ذخیره سازی

0 درجه ~45 درجه

محدوده رطوبت نسبی محیط کار

30٪ تا 80٪ RH (بدون تراکم)

محدوده رطوبت نسبی محیط ذخیره سازی

30٪ تا 90٪ RH (بدون تراکم)

مشخصات فیکسچر و ابعاد

پروژه شاخص ها

پارامتر شاخص

نوع گیره

با توجه به نیاز مشتری انتخاب کنید

ابعاد جعبه در واحد (W*D*H)

500 * 480 * 86 (میلیمتر)

اندازه کابینت (W*D*H)

606 * 800 * 1800 (میلی متر)

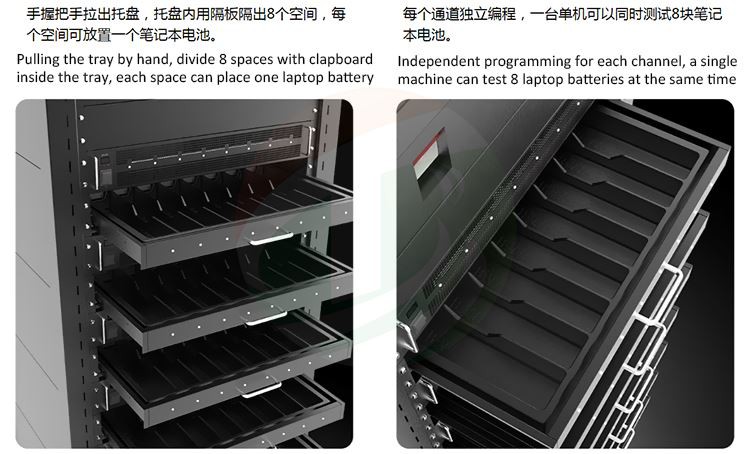

تصویر تجهیزات (فقط برای مرجع)

ویژگی های SMBUS

پروژه شاخص ها

پارامتر شاخص

سازگاری سخت افزاری

سازگار با SMBUS، پروتکل ارتباطی I2C، پشتیبانی از حالت پرسرعت 400KHz.

سازگاری نرم افزار

سازگار با دستورالعمل اطلاعات فیلد استاندارد مشخصات تعریف شده توسط SMART Battery Data Specification Revision 1.1. کاربران می توانند DBC را برای پشتیبانی از پروتکل های مختلف تراشه ویرایش کنند.

فرکانس خواندن داده ها

عملکرد مستقل 8CH، هر کانال را می توان تنظیم کرد تا لیست پارامترهای SMBUS مختلف را بخواند، هر پارامتر می تواند بازخوانی زمان واقعی پویا را انتخاب کند یا یک بار بخواند، برای کاهش ساکنان اتوبوس.

همه کانال ها را می توان با سرعت اتوبوس تنظیم شده (100KHz ~ 400KHz) به طور همزمان خواند.

هنگامی که تنها چند پارامتر در هر کانال خوانده می شود، می تواند بیش از 10 بار در ثانیه بازخوانی کند.

ذخیره متغیرها

هر کاربر آزمایشی می تواند لیست متغیرهای خود را برای ذخیره تعریف کند.

متغیرهای SMBUS به طور همزمان با پارامترهای کانال اصلی دستگاه ذخیره و ضبط می شوند.
