پتانسیواستات چند کاناله

پتانسیواستات گالوانوستات EIS چند کاناله

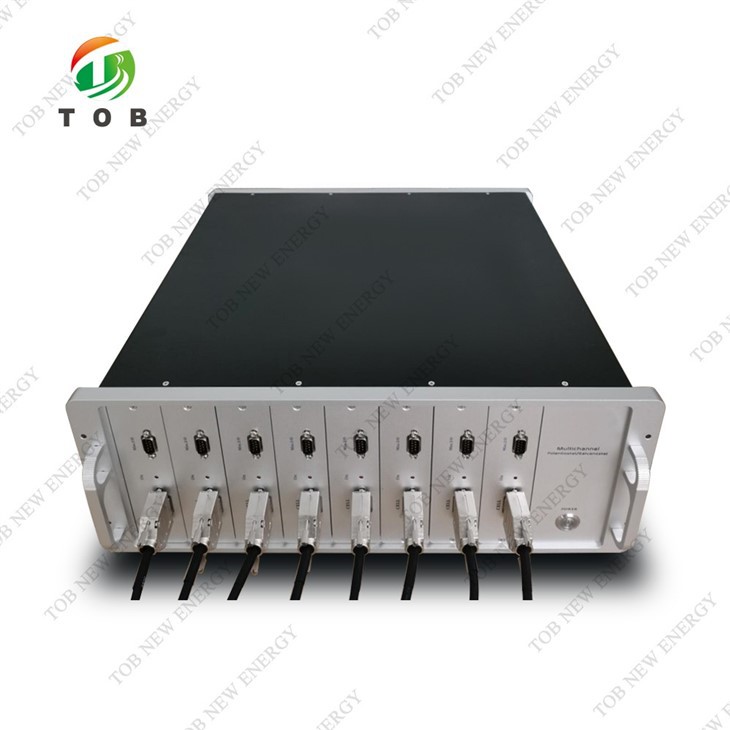

این گالوانوستات پتانسیواستات چند کاناله TOB-CS310X EIS یک ابزار همه کاره با 8 اسلات است.

ماژول شناور کامل و طراحی عایق الکتریکی تضمین می کند که هر کانال کاملا مستقل است، که داده های دقیق و اندازه گیری های همزمان کارآمد را تضمین می کند.

پتانسیواستات چند کاناله برای کسانی که نمونه های زیادی دارند راحتی را به ارمغان می آورد و وسیله ای ایده آل برای مطالعات مواد انرژی، مطالعه باتری، خوردگی فلز و غیره است.

تعداد کانال ها را می توان سفارشی کرد. پیکربندی مختلف به شما اطمینان می دهد که محصول مورد نظر را با بودجه های مختلف به دست آورید.



پتانسیواستات چند کاناله (±1A، ±10V) هر کانال مستقل است
مدل: TOB-CS310X
گزینه A 4-کانال، EIS * 1 کانال	گزینه B 4-کانال، EIS * 4	گزینه ج 8-کانال، EIS * 1	گزینه D 8-کانال، EIS * 8

به لطف شاسی هوشمند و طراحی پلاگین، تعداد کانال ها با افزودن و نصب بردهای بیشتر قابل افزایش است. محدوده کنترل پتانسیل هر کانال 10 ولت است، محدوده کنترل جریان ± 1 آمپر، می تواند نیاز آزمایش را برای اکثر افراد برآورده کند.

کاربرد

---

● مطالعه مواد انرژی (باتری لیتیوم یون، سلول خورشیدی، پیل سوختی، ابرخازن)، مواد کاربردی پیشرفته

● الکتروسنتز، آبکاری/الکترودگذاری، اکسیداسیون آند، الکترولیز

● مطالعه خوردگی و ارزیابی مقاومت به خوردگی فلزات. ارزیابی سریع بازدارنده های خوردگی، پوشش ها و راندمان حفاظت کاتدی

● الکتروکاتالیز (HER، OER، ORR، CO2RR، NRR)



مشخصات فنی
تعداد کانال: 4/8	Channel insulation resistance: >100MΩ
ارتباط: اترنت	فیلتر پایین گذر: 8-دهه را پوشش می دهد
محدوده کنترل پتانسیل: ± 10 ولت	محدوده کنترل جریان ثابت: ± 1A
دقت بالقوه: 0.1%×محدوده کامل±1mV	دقت فعلی: 0.1%×محدوده کامل
Potential resolution:10μV(>100 هرتز)، 3μV(<10Hz)	وضوح فعلی: 1pA
زمان افزایش احتمالی: 1μs(<10mA),<10μs(<2A)	محدوده فعلی: 2nA ~ 1A، 10 محدوده
امپدانس ورودی الکترود مرجع: 1012Ω||20pF	حداکثر جریان خروجی: 1A
ولتاژ انطباق: ± 21 ولت	افزایش جریان در حین اسکن: 1mA @1A/ms
سرعت اسکن CV و LSV: 0.001mV~10000V/s	افزایش احتمالی در طول اسکن: 0.076mV@1V/ms
عرض پالس CA و CC: 0.0001~65000s	عرض پالس DPV و NPV: 0.0001~1000 ثانیه
فرکانس SWV: 0.001~100KHz	حداقل افزایش پتانسیل CV: 0.075mV
اکتساب داده AD: 16bit@1MHz،20bit @1kHz	فرکانس IMP: 10μHz~1MHz
وضوح DA: 16 بیت، زمان راه اندازی: 1μs	محدوده جریان و پتانسیل: اتوماتیک
سیستم عامل مورد نیاز: ویندوز 7/8/10/11	وزن: 12.5 کیلوگرم ابعاد: 40*40*14 سانتی متر
طیف سنجی امپدانس الکتروشیمیایی (EIS)
مولد سیگنال
محدوده فرکانس EIS: 10μHz~1MHz	دامنه سیگنال AC: 1mV~2500mV
دقت فرکانس: 0.005%	وضوح سیگنال: 0.1mV RMS
امپدانس خروجی DDS: 50Ω	سوگیری DC: -10V~+10V
اعوجاج موج:<1%	شکل موج: موج سینوسی، موج مثلثی، موج مربعی
حالت اسکن: لگاریتمی/خطی، افزایش/کاهش
تحلیلگر سیگنال
حداکثر زمان انتگرال: 106 چرخه یا 105 ثانیه	تأخیر اندازه‌گیری:0-105S
حداقل زمان انتگرال: 10 میلی ثانیه یا طولانی ترین زمان یک چرخه
جبران افست DC
محدوده جبران بالقوه: -10V~+10V	محدوده جبران فعلی: -1A~+1A
تنظیم پهنای باند: خودکار و دستی، 8-محدوده فرکانس دهه



مزایای:

جریان/ولتاژ بالا: محدوده پتانسیل اعمال شده ± 10 ولت، جریان ± 1 آمپر. می تواند نیازهای اکثر مطالعات را برآورده کند.

تکنیک های جامع: EIS داخلی (10μHz~1MHz) مجهز است. در هر کانال تکنیک های جامعی وجود دارد.

گارانتی: 5 سال گارانتی. ما سازنده هستیم و مهندسان ما هر زمان که شما نیاز داشته باشید پشتیبانی فنی ارائه خواهند داد.

هزینه کم: قیمت شامل میزبان ابزار، نرم افزار (کنترل آزمایش و پردازش داده)، کابل های لازم، سلول ساختگی است. هیچ هزینه دیگری وجود ندارد.

قابلیت اطمینان و کیفیت: ما 20 سال است که در بازار هستیم و اکنون برند شماره 1 محصول پتانسیواستات در چین است.



تکنیک ها در هر کانال

---

قطبش پایدار	قطبش گذرا	روش کرونو	آمپرومتریک
• پتانسیل مدار باز (OCP)	• مراحل چند پتانسیل	• کرونوپتانسیومتری (CP)	• آمپرومتری پالس دیفرانسیل (DPA)
• پتانسیواستاتیک (منحنی IT)	• مراحل چند جریان	• کرونوآمپرامتری (CA)	• آمپرومتری پالس دو دیفرانسیل (DDPA)
• گالوانوستاتیک	• پله بالقوه (VSTEP)	• کرونوکاولومتری (CC)	• آمپرومتری پالس سه گانه (TPA)
• پتانسیودینامیک (طرح تافل)	• پله گالوانیکی (ISTEP)	-	• تشخیص آمپرومتریک پالس یکپارچه (IPAD)
• گالوانودینامیک (DGP)	-	-	-



تست باتری	اندازه گیری خوردگی	طیف سنجی امپدانس الکتروشیمیایی (EIS)	ولتامتری
• شارژ و دشارژ باتری	• منحنی قطبش چرخه ای (CPP)	• EIS پتانسیواستاتیک (Nyquist، Bode)	• ولتامتری سوئیپ خطی (LSV)
• شارژ و تخلیه گالوانوستاتیک (GCD)	• منحنی قطبش خطی (LPR)	• EIS گالوانوستاتیک	• ولتامتری سیکلی (CV)
• شارژ و تخلیه پتانسیواستاتیک (PCD)	• فعال سازی مجدد پتانسیوکینتیک الکتروشیمیایی (EPR)	• EIS پتانسیواستاتیک (فرکانس اختیاری)	• ولتامتری پلکانی (SCV)#
• تکنیک تیتراسیون متناوب پتانسیواستاتیک (PITT)	• نویز الکتروشیمیایی (EN)	• EIS گالوانوستاتیک (فرکانس اختیاری)	• ولتامتری موج مربعی (SWV)#
• تکنیک تیتراسیون متناوب گالوانوستاتیک (GITT)	• آمپرمتر مقاومت صفر (ZRA)	• مات-شاتکی	• ولتامتری پالس دیفرانسیل (DPV)#
-	-	• EIS پتانسیواستاتیک در مقابل زمان (تک فرکانس)	• ولتامتری پالس معمولی (NPV)#
-	-	• EIS گالوانوستاتیک در مقابل زمان (تک فرکانس)	• ولتامتری پالس نرمال دیفرانسیل (DNPV)#
-	-	-	• ولتامتری AC (ACV)
-	-	-	• ولتامتری AC هارمونیک دوم (SHACV)
-	-	-	• ولتامتری AC تبدیل فوریه (FTACV)
-	-	-	#: ولتامتری سلب مربوطه وجود دارد



اندازه گیری همزمان

---

شما می توانید یک آزمایش مشابه را برای هر کانال به طور همزمان اجرا کنید. پارامترهای مشابه را برای هر آزمایش یک بار تنظیم کنید و همه را به طور مستقل اجرا کنید. این به ویژه زمانی مفید است که نمونه های زیادی برای یک تست داشته باشید.



همچنین می توانید تکنیک های مختلفی را در هر کانال انتخاب کنید. پارامترهای هر آزمایش را یکی یکی تنظیم کنید و هر آزمایش را به طور مستقل اجرا کنید. همانطور که در تصویر سمت راست نشان داده شده است، EIS، شارژ و دشارژ گالوانوستاتیک، ولتامتری چرخه ای و تست منحنی پلاریزاسیون تست شده اند.





مزایای فنی

---

1. امپدانس (EIS)

The potentiostat applies correlation integral algorithm and dual-channel over-sampling technique, and has strong anti-interference ability. It is suitable for EIS measurements of high-impedance system (>109Ω، مانند پوشش، بتن و غیره).



2. منحنی پلاریزاسیون

قطعه تفل بدست می آید. کاربر می تواند جریان معکوس آندی (جریان شکست فیلم غیرفعال) منحنی پلاریزاسیون چرخه ای را برای به دست آوردن پتانسیل حفره ای و پتانسیل حفاظتی مواد و ارزیابی حساسیت آن به خوردگی بین دانه ای تنظیم کند. نرم افزاردوباره از اتصالات غیر خطی برای تجزیه و تحلیل منحنی پلاریزاسیون استفاده می کند و می تواند ارزیابی سریع توانایی ضد خوردگی مواد و بازدارنده ها را انجام دهد.

EIS آلیاژ AA6063 Al در Ce{1}} حاوی محلول 3٪ NaCl	منحنی پلاریزاسیون آلیاژ آمورف مبتنی بر Ti و فولاد ضد زنگ در محلول 3% NaCl



3. ولتامتری

ولتامتری جاروب خطی (LSV)، ولتامتری چرخه ای (CV)، SCV، SWV، DPV، NPV، ACV، ولتامتری سلب و غیره. محاسبه مساحت پیک، جریان پیک و تحلیل منحنی استاندارد را ادغام می کند.

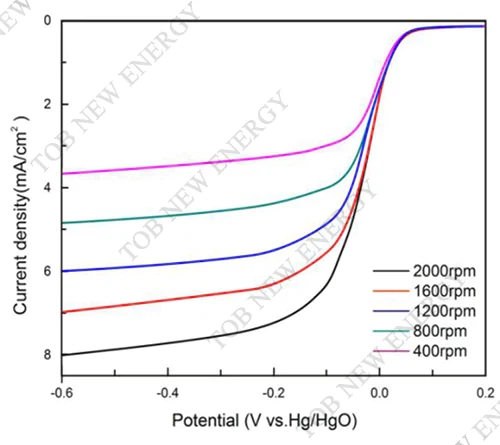

LSV: مواد کربن مزوپور در 0.1M KOH	CV ابرخازن PPy در 0.5 mol/L H2SO4



4 نویز الکتروشیمیایی

با دنبال کننده با مقاومت بالا و آمپرمتر با مقاومت صفر، نوسانات پتانسیل / جریان طبیعی در سیستم خوردگی را اندازه گیری می کند. می توان از آن برای مطالعه خوردگی حفره ای، خوردگی گالوانیکی، خوردگی شکاف، و ترک خوردگی تنشی و غیره استفاده کرد. بر اساس محاسبه مقاومت نویز و شاخص حفره، می تواند پایش خوردگی موضعی را کامل کند.



5. اندازه گیری کامل شناور

حالت شناور کامل برای اندازه‌گیری‌های الکتروشیمیایی اتوکلاو، پایش آنلاین خوردگی اجزای فلزی زیر زمین (میلگرد در بتن و غیره) استفاده می‌شود.



6. کیت توسعه نرم افزار (SDK)

ما می‌توانیم توابع و نمونه‌های توسعه API را ارائه کنیم که برخی از نیازهای کاربران را برای توسعه ثانویه و اندازه‌گیری‌های خود تعریف شده تسهیل می‌کند. ما می توانیم فایل .dll را ارائه دهیم.



ویژگی های نرم افزار

---

ولتامتری چرخه ای:نرم افزار CS Studio یک کیت هموارسازی/دیفرانسیل/یکپارچه سازی همه کاره را در اختیار کاربران قرار می دهد که می تواند محاسبه ارتفاع پیک، مساحت پیک و پتانسیل اوج منحنی های CV را کامل کند. در تکنیک CV، در طول تجزیه و تحلیل داده ها، تابع انتخاب چرخه(های) دقیق برای نشان دادن وجود دارد.

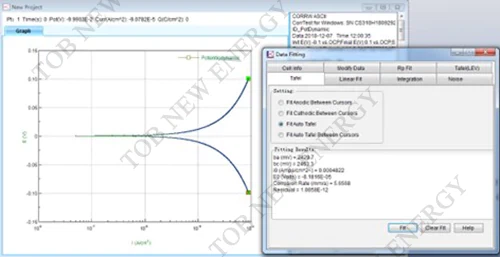

پلات تافل و میزان خوردگی:

استودیو CS همچنین برازش غیرخطی قدرتمندی را بر روی معادله منحنی قطبش باتلر-ولمر ارائه می‌کند. این می تواند شیب تافل، چگالی جریان خوردگی، جریان محدودیت، مقاومت پلاریزاسیون، نرخ خوردگی را محاسبه کند. همچنین می تواند چگالی طیف توان، مقاومت نویز و مقاومت طیف نویز را بر اساس اندازه گیری های نویز الکتروشیمیایی محاسبه کند.

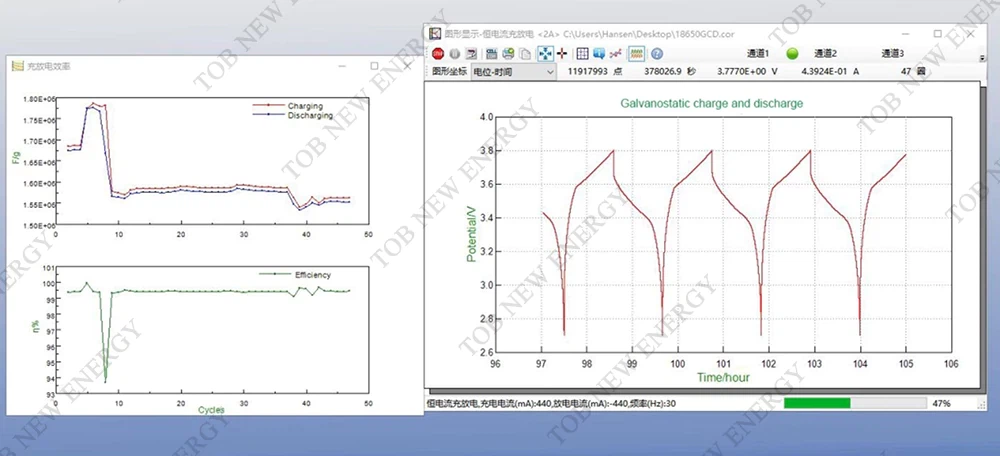

تست و آنالیز باتری:

راندمان شارژ و دشارژ، ظرفیت، ظرفیت خازنی خاص، انرژی شارژ و دشارژ.



تجزیه و تحلیل EIS: نمودار Bode، Nyquist، Mott-Schottky

در طول تجزیه و تحلیل داده های EIS، تابع اتصال داخلی برای ترسیم مدار معادل سفارشی وجود دارد.

صرفه جویی در زمان واقعی داده ها:حتی در صورت قطع ناگهانی برق، داده ها را می توان به طور خودکار ذخیره کرد.

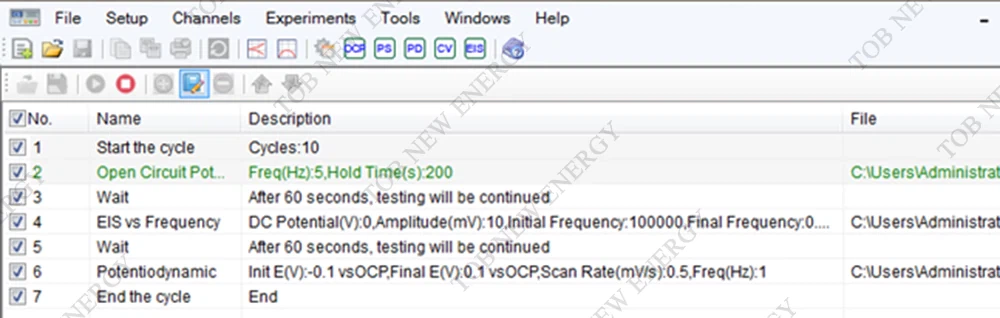

تست ترکیبی:می تواند اتوماسیون آزمایش ها را تسهیل کند و در زمان صرفه جویی کند. با عملکرد منحصر به فرد تست ترکیبی، می توانید چندین تکنیک را انتخاب کنید و زمان انتظار، زمان شروع و چرخه ها را تنظیم کنید. آزمایش هایی را که می خواهید اجرا کنید انتخاب کنید. سپس می‌توانید بدون نیاز به انتظار در آزمایشگاه، آزمایش‌های مجموعه‌ای را همانطور که می‌خواهید اندازه‌گیری کنید. این عملکرد به ویژه در صورتی مفید است که چندین آزمایش برای اجرا داشته باشید و در زمان خود صرفه جویی زیادی کنید.







باز شدن داده ها:می توانید فایل های داده را با فرمت txt در دفترچه یادداشت باز کنید. داده ها را می توان در Origin نیز باز کرد



عرضه استاندارد

---

1	میزبان ابزار TOB-CS310X	1 مجموعه
2	نرم افزار تست و آنالیز CS Studio	1 مجموعه
3	کابل برق 1 عدد	1 قطعه
4	کابل اترنت 1 عدد	1 قطعه
5	کابل سلولی	8 (گزینه A&B)	16 (گزینه C&D) عدد
6	سلول ساختگی	4 (گزینه A&B)	8 عدد (گزینه C&D)
7	سرویس	تمام خدمات، تعمیر کاملا رایگان است
8	دوره ضمانت	5 سال
9	راهنمای نصب، راهنما، فیلم نصب نرم افزار و فیلم های آموزشی را ارائه دهید
10	خدمات تعمیر رایگان
11	ارتقاء نرم افزار مادام العمر و خدمات فنی
