نویسنده: Dany Huang, Ph.D.
مدیر عامل و رهبر تحقیق و توسعه، TOB New Energy
با دکتر هوانگ در لینکدین ارتباط برقرار کنید
خلاصه اجرایی و نکات کلیدی
فرآیند الکترود خشک حلالهای سمی NMP و کورههای خشککن عظیم را کاملاً حذف میکند. این امر تولید را از تبخیر شیمیایی به اکستروژن مکانیکی تغییر میدهد و هزینههای OPEX را تا 20 درصد کاهش میدهد و در عین حال چگالی انرژی را افزایش میدهد.
● سد فیبریلاسیون:برای تبدیل 3% تا 8% پودر PTFE به یک شبکه نانو{3}}متقاطع که مواد فعال را به دام میاندازد، باید از اختلاط دقیق برش{0} بالا استفاده کنید.
● فشار کلندری:فیلمهای خشک مستقل به تقویمهای تخصصی و چند مرحلهای نیاز دارند که بیش از ۲۰۰۰ کیلونیوتن نیروی هیدرولیک دارند.
● یکپارچه سازی تامین کننده:تهیه آسیاب های جت و پرس های رول کاملاً منطبق از یک کارخانه تک منبع، تنها راه برای جلوگیری از شکستن لایه خشک تحت کشش است.
پایان کابوس دوغاب مرطوب
کوره های خشک کن پنجاه- متری. سیستم های بازیابی حلال سمی NMP که سرمایه شما را تخلیه می کند. ردپاهای عظیم کارخانه به طور کامل به مایعات در حال تبخیر اختصاص داده شده است. اینها کابوس های تولید باتری سنتی هستند. شما به معنای واقعی کلمه میلیون ها دلار برای خشک کردن دوغاب مرطوب می پردازید.
صنعت در حال حرکت به سمت فرآیند الکترود خشک است. اما حذف مایع یک واقعیت جدید وحشیانه را معرفی می کند. چگونه مواد فعال خشک را به هم متصل می کنید؟ پاسخ برش مکانیکی است. اشتباه متوجه شوید، و خط آزمایشی چند میلیون دلاری شما گرد و غبار بیهوده و متلاشی تولید می کند.
فیبریلاسیون PTFE: لبه شکست
در تجربه من در طراحی خطوط آزمایشی، انتقال به فناوری خشک تیم های مهندسی ناآماده را از بین می برد. این فرآیند به پلی تترا فلوئورواتیلن (PTFE) متکی است. این چسبنده ای است که تحت فشار مکانیکی شدید،-به تارهای میکروسکوپی چسبنده کشیده میشود.
اگر نیروی برشی داخل مخزن اختلاط شما بیش از حد تهاجمی باشد، یا دما به طور ناهموار افزایش یابد، PTFE بیش از-فیبریل شده و آگلومره می شود. پودری شکننده و غیر منسجم- برای شما باقی مانده است. هنگامی که این دسته خراب را به دستگاه پوشش خشک وارد می کنید، فیلم الکترود فوراً تحت کشش قرار می گیرد. اگر به نحوی آن لایه شکسته را به داخل یک سلول فشار دهید، سلولهای حالت جامد سولفیدی شما قبل از اینکه اتاق خشک را ترک کنند در آزمایشهای مدار کوتاه{6}} فاجعهبار شکست خواهند خورد.
شما به دقت جراحی نیاز دارید. به عنوان یک سازنده مستقیم، TOB New Energy تجهیزاتی را برای هدف قرار دادن این تنگنا مهندسی می کند. صنعتی ما آسیاب جت در مقیاس آزمایشگاهی- برای مخلوط کردن پودر الکترود خشک، کنترل دقیق آیرودینامیکی مورد نیاز برای تعلیق و برش PTFE بدون تخریب حرارتی را فراهم می کند.
مرحله مرحله نهایی فرآیند: الکترود خشک در مقابل پوشش مرطوب
چرا سردرد فیبریلاسیون را در معرض خطر قرار می دهیم؟ به اعداد سخت نگاه کنید. پوشش مرطوب استاندارد را با فرآیند الکترود خشک مدرن مقایسه کنید.
|
متریک |
پوشش مرطوب سنتی |
فرآیند الکترود خشک |
|
استفاده از حلال |
بالا (NMP، بسیار سمی) |
صفر (100% حلال{1}}بدون حلال) |
|
مخارج سرمایه ای |
Massive (فر، بازیابی NMP) |
کاهش تا 40 درصد |
|
بارگذاری منطقه ای |
محدود شده توسط کرک (<25 mg/cm²) |
Ultra-thick achievable (>30 میلی گرم بر سانتی متر مربع) |
|
مهاجرت بایندر |
خطر بالا در هنگام تبخیر |
حذف شد |
شما در فضای کارخانه صرفه جویی می کنید. شما قبض انرژی را کاهش می دهید. شما چگالی انرژی را بالاتر می برید. اما فقط در صورتی که سخت افزار سنگین- مناسب را تهیه کنید.
بینش مهندسی:کنترل سرعت جریان پودر در غلتک های فشرده سازی اولیه راز یک شبکه یکنواخت است. تغییرات میکرو- باعث ترک خوردن لبه شدید می شود.با تیم مهندسی TOB New Energy تماس بگیریدبرای دریافت ماتریس پارامتر انحصاری تجهیزات الکترود خشک ما، که به طور خاص برای مواد فعال انتخابی شما و نسبت PTFE طراحی شده است.
موتور اصلی: ماشینهای پوشش خشک با فشار بالا{{0}
پرس های رول استاندارد از کار می افتند. دوره
دستگاه پوشش خشک فقط یک پرس نیست. این یک سیستم اکستروژن-فشار بالا-گرمدار است. شما به زور پودر خشک را به یک فیلم آزاد-ایستاده وارد میکنید، سپس آن را روی یک کلکتور جریان لمینت میکنید.
شما به سختی سطح غلتک بیش از HRC65 نیاز دارید. شما به سیستم های هیدرولیکی نیاز دارید که قادر به ارائه نیروی پیوسته بالای 2500 کیلو نیوتن باشند. شما به دقت کنترل شکاف ± 2 میکرومتر نیاز دارید.
تهیه این منبع از شرکت های تجاری عمومی یک اشتباه مهلک است. شما به یک ارائهدهنده کلید در دست نیاز دارید که رولهای تقویمسازی با تحمل بالا-خود را ماشینکاری کند. با مشارکت مستقیم با الفتامین کننده دستگاه کلندرینگ الکترود خشک سنگین-، استحکام تجهیزات را تضمین می کنید.

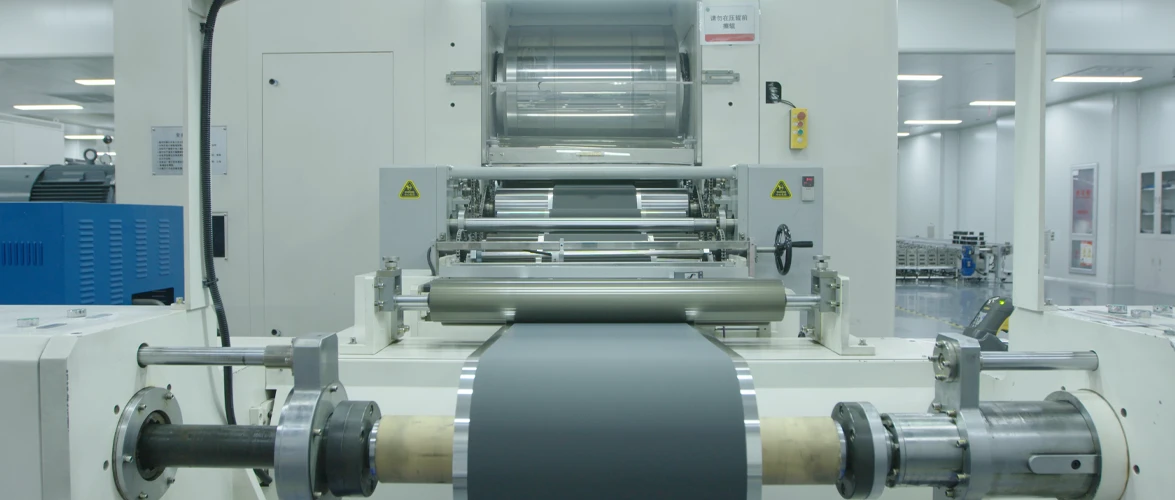

(دستگاه کلندری که برای تشکیل فیلم الکترود خشک طراحی شده است)
راهنمای عیب یابی الکترود خشک
در اینجا چیزی است که در واقع زمانی که به کف تولید میرسید اتفاق میافتد. این ماتریس را در دسترس داشته باشید.
|
نقص |
علت ریشه ای |
تعمیر مهندسی |
|
لبه پارگی |
تغذیه پودر ناهموار |
ارتقاء به تغذیه میکرو-کاهش-در-وزن |
|
سوراخ های فیلم |
فیبریلاسیون ضعیف PTFE |
زمان برش آسیاب جت را افزایش دهید / فشار نازل را بررسی کنید |
|
چسبندگی ضعیف |
رول تقویم سرد |
دمای غلتک لمینیت را تا 160 درجه افزایش دهید |
برای افزایش مقیاس آماده هستید؟انتقال به فرآیند الکترود خشک یک تغییر اساسی در معماری کارخانه است. جدول زمانی خود را روی تجهیزات تکه تکه به خطر نیندازید. TOB New Energy به عنوان یک کارخانه برتر چینی منبع-راهحلهای کلید در دست ارائه میدهد. از آزمایش اولیه رئولوژی پودر تا پذیرش نهایی سایت برای خط کلندری چند مرحله ای-.ظرفیت هدف خود را امروز برای ما ارسال کنید و قیمت عمده فروشی مستقیم و طرح های مهندسی سفارشی را ایمن کنید.
پرسشهای متداول (مردم نیز میپرسند)
Q1: آیا فرآیند الکترود خشک می تواند برای باتری های LFP کار کند؟
بله. پودرهای LFP مورفولوژی ذرات متفاوتی نسبت به NMC دارند و به تنظیمات دقیق در نرخ برش آسیاب جت نیاز دارند. با این حال، هنگامی که نسبت PTFE شماره گیری می شود، نیاز به خشک کردن دوغاب را از بین می برد و راندمان تولید LFP را به طور قابل توجهی افزایش می دهد.
Q2: درصد PTFE ایده آل برای پوشش خشک چیست؟
به طور معمول 3٪ تا 8٪. بیش از 8٪ مقاومت داخلی را افزایش می دهد و عملکرد الکتروشیمیایی را کاهش می دهد. افت زیر 3% باعث میشود که فیلم آزاد{6}}برای زنده ماندن از فرآیند اکستروژن اکستروژن بسیار شکننده باشد.
Q3: آیا به یک اتاق خشک سخت برای تولید الکترود خشک نیاز دارم؟
نه همیشه نه در حالی که الکترولیتهای حالت جامد سولفیدی به نقطه شبنم شدید -50 درجه نیاز دارند، پردازش الکترود خشک استاندارد برای NMC/LFP معمولی بسیار مقاوم در برابر رطوبت است. این امکان خرید عمده سیستمهای HVAC استاندارد را فراهم میکند و هزینههای سرمایه را در مقایسه با محیطهای اختلاط دوغاب مرطوب به طور چشمگیری کاهش میدهد.
