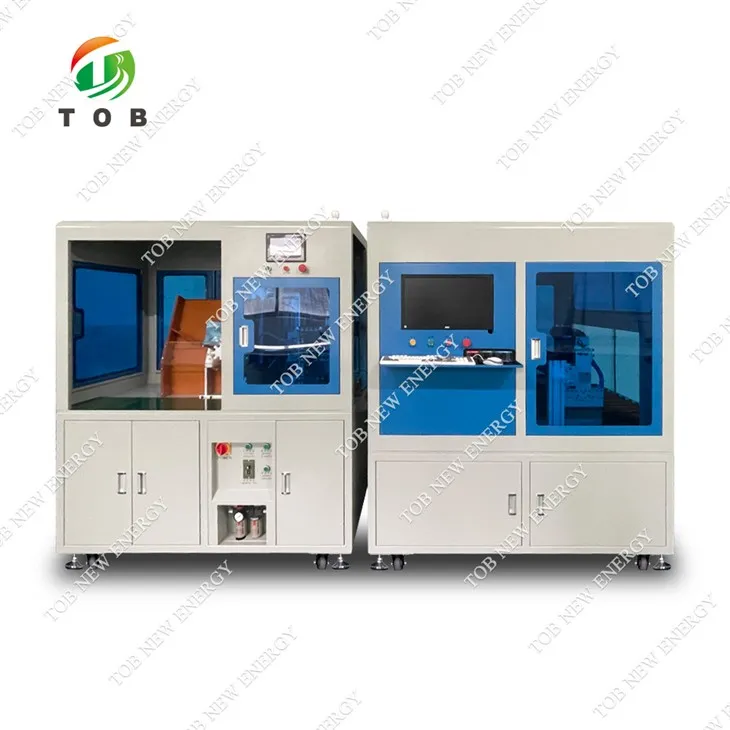

دستگاه مرتب سازی سلولی استوانه ای خودکار با چسباندن حلقه ای عایق
TOB-4518B دستگاه یکپارچه لایهبندی، اسکن و مرتبسازی عایق خودکار دستگاهی خودکار برای سلولهای باتری استوانهای است که چسباندن پد عایق خودکار و آزمایش خودکار مقاومت داخلی، ولتاژ و سایر پارامترها را انجام میدهد.
Xiamen TOB New Energy Technology Co., Ltd. یکی از معتبرترین تولید کنندگان و تامین کنندگان دستگاه مرتب سازی سلول استوانه ای خودکار با چسب حلقه ای عایق در چین است. به خرید دستگاه مرتب سازی سلول استوانه ای خودکار با کیفیت بالا با چسب حلقه ای عایق با قیمت رقابتی از کارخانه ما خوش آمدید. اگر در مورد همکاری سؤالی دارید، لطفاً به ما ایمیل بزنید.
دستگاه مرتب سازی سلول استوانه ای خودکار با چسباندن حلقه عایق، تست و اسکن بارکد
مشخصات
شرح عملکرد
TOB-4518B دستگاه یکپارچه لایهبندی، اسکن و مرتبسازی عایق خودکار دستگاهی خودکار برای سلولهای باتری استوانهای است که چسباندن پد عایق خودکار و آزمایش خودکار مقاومت داخلی، ولتاژ و سایر پارامترها را انجام میدهد.
مجهز به یک سیستم تست خودکار با دقت بالا برای مقاومت داخلی و ولتاژ است. با توجه به مقاومت داخلی و مقادیر ولتاژ تنظیم شده در نرم افزار، دستگاه با دقت سلول های باتری را به درجه های تعیین شده تحویل می دهد و سیستم می تواند حداکثر تا 10 سطح مرتب سازی را انجام دهد.
این دستگاه می تواند سلول های باتری را در هر ساعت تست و مطابقت دهد، با راندمان 4000-4500 عدد برای سری 18/21 و 3000-3500 عدد برای سری 26/32. دارای طراحی ساختاری مختصر و ظریف با عملکرد پایدار است.
جریان فرآیند
بارگیری دستی ← حمل و نقل نوار نقاله ← چسباندن حلقه عایق اتوماتیک ← تست ولتاژ و مقاومت داخلی ← اسکن بارکد ← مرتب سازی بر اساس کانال های تعیین شده ← ضبط و ذخیره داده ها
ساختار ماشین مرتب سازی
1. دستگاه دارای ساختار جمع و جور و معقول، ظاهر زیبا و فضای کف کوچک است.
2. کارکرد دستگاه بدون نیاز به پرسنل حرفه ای آسان است و همه کارگران می توانند به راحتی بر آن مسلط شوند.
3. دستگاه توسط یک کارت کنترل حرکت به اضافه یک رایانه شخصی کنترل می شود. کارت کنترل حرکت وظیفه تغذیه، انتقال و جمعآوری سلول باتری را بر عهده دارد، در حالی که رایانه شخصی مسئول جمعآوری دادههای ابزار تست باتری و مرتبسازی درجه بر اساس ولتاژ و مقاومت داخلی است. یادگیری و کار با آن آسان است، با راندمان کاری بالا، کاهش هزینه های نیروی کار و عملکرد عالی محصول.
4. دستگاه از-ورق نورد سرد ضخیم با کیفیت بالا-و قاب پروفیل آلومینیومی ساخته شده است.
5. دستگاه مجهز به چرخ های متحرک جهانی برای جابجایی آسان در هنگام جابجایی می باشد.
6. دستگاه با زنگ صدا و نور، خاموش شدن خودکار پس از اتمام مرتب سازی پیکربندی شده است و دارای عملکردهایی مانند تمیز کردن مواد، آلارم مواد کامل و هشدار خطا است. پارامترهای عملیاتی را می توان با توجه به نیازهای واقعی مشتریان تنظیم کرد.
مشخصات فنی
| پارامتر | مشخصات |
| مدل | TOB-4518B |
| قدرت تجهیزات | 3.6 کیلو وات |
| منبع تغذیه | 220 ولت AC، 50 هرتز / 60 هرتز |
| 110 ولت AC، 50 هرتز / 60 هرتز (سفارشی برای صادرات) | |
| فشار هوا | 0.4 - 0.8 مگاپاسکال |
| انواع سلول های قابل اجرا | TOB-4518B-1821: 18650 / 21700 (قابل تعویض نیست) |
| TOB-4518B-2632: 26650 / 32700 (قابل تعویض نیست) | |
| TOB-4518B-3214: 32140 / 40135 (قابل تعویض نیست) | |
| عایق عرض کاغذ | 110 ± 1 میلی متر |
| قطر داخلی | 75 ± 1 میلی متر |
| قطر بیرونی | کمتر یا مساوی 350 میلی متر |
| ضخامت | 0.1 - 0.5 میلی متر |
| موتور لایی | موتور فرکانس متغیر 400 وات |
| دستکاری کننده | دو بازو رباتیک |
| ابزار تست | تستر-سرعت بالا HK3560 |
| دقت ولتاژ | 0.00001 V |
| دقت مقاومت داخلی | 0.01 mΩ |
| مرتب سازی کانال ها | 10 OK + 1 NG (1821 / 2632 مدل) |
| 5 OK + 1 NG (مدل 3214) | |
| محدوده ولتاژ | 0.0000 – 6.0000 V |
| محدوده مقاومت داخلی | 0.00 – 999.99 mΩ |
| راندمان تولید | 4000–4500 عدد در ساعت (سری 18/21) |
| 3000–3500 عدد در ساعت (سری 26/32) | |
| ظرفیت قیف | ~ 400 عدد |
| ابعاد (L×W×H) | 3660 × 1400 × 1800 میلی متر |
| وزن | ~ 800 کیلوگرم |
| نرخ بازده | 99.8% |
| به روز بودن تجهیزات | >90% |
لیست پیکربندی تجهیزات
|
نام |
مقدار |
مدل |
سازنده |
|
سروو موتور جابجایی سلول باتری |
1 عدد |
MS-60STE-20P4 |
XINJIE |
|
درایور سروو جابجایی سلول باتری |
1 عدد |
DS5L1-20P4-PAT |
XINJIE |
|
موتور سروو محور X درجه بندی - |
1 عدد |
MS-60STE-20P4 |
XINJIE |
|
درایور سروو محور X درجه بندی- |
1 عدد |
DS5L1-20P4-PAT |
XINJIE |
|
موتور سروو محور -درج بندی Z |
1 عدد |
MS-60STE-20P4 |
XINJIE |
|
درایور سرووی محور -درج بندی Z |
1 عدد |
DS5L1-20P4-PAT |
XINJIE |
|
ماژول محور X درجه بندی- |
1 عدد |
142-1030 |
/ |
|
ماژول محور -درج بندی Z |
1 عدد |
142-210 |
/ |
|
توپ پیچ درجه بندی |
2 ست |
1616 |
HIWIN (تایوان) |
|
نوار لغزنده درجه بندی |
4 ست |
HGH15 |
HIWIN (تایوان) |
|
موتور پانچ پد |
1 مجموعه |
موتور فرکانس متغیر 400 وات |
لیچوانگ |
|
مبدل فرکانس |
1 مجموعه |
700W |
دلتا |
|
موتور انتقال سلول باتری |
1 مجموعه |
موتور دنده 25 وات |
Taili |
|
موتور جمع آوری زباله |
1 مجموعه |
موتور دنده 25 وات |
Taili |
|
موتور پله ای |
2 عدد |
86118 |
ژیلی |
|
راننده موتور |
2 عدد |
DS542 |
ژیلی |
|
جزء اسکن بارکد |
1 عدد |
5060 |
هایک ویژن |
|
کامپیوتر |
1 عدد |
DMC1008 |
فوتونگ |
|
صفحه نمایش |
1 عدد |
24 اینچ |
چیگو |
|
برنامه نویس PLC |
1 عدد |
XD5-60T6 |
XINJIE |
|
تستر |
1 عدد |
HK3560 |
هپوتک |
|
پین تست |
20 عدد |
PH-18M23L |
/ |
|
اجزای پنوماتیک |
1 مجموعه |
/ |
AIRTAC، ستاره |
|
سنسور |
1 مجموعه |
/ |
Lirong/AIRTAC/OMRON |
|
منبع تغذیه سوئیچینگ |
2 عدد |
24V5A |
MEAN WELL (تایوان) |
|
منبع تغذیه سوئیچینگ |
2 عدد |
48V10A |
MEAN WELL (تایوان) |
|
ماشینکاری قطعات |
1 دسته |
/ |
/ |
|
سیستم کنترل |
1 مجموعه |
/ |
/ |
|
شاسی و فریم |
1 مجموعه |
قاب آلیاژ آلومینیوم، ورق فلزی پخت |
/ |
|
هشدار سیستم |
1 مجموعه |
شیهلین |
Shihlin Electric (تایوان) |
محیط عملیاتی
1. دمای داخلی: -30 درجه ~ 70 درجه
2. رطوبت داخلی: زیر 75٪
3. سایت کارخانه: بدون آلودگی و بدون تداخل الکترومغناطیسی قوی
نمایش محصول
|
|
|
|
مدل: TOB-4518B مرتب سازی سلول استوانه ای خودکار، چسباندن حلقه عایق، تست و سیستم اسکن بارکد |
جایگزین ساده: دستگاه چسباندن حلقه عایق:TOB-450-1821 دستگاه مرتب سازی سلولی استوانه ای:TOB-1810B |
