دستگاه جوش فلزات التراسونیک 20 کیلوهرتز

Xiamen TOB New Energy Technology Co., Ltd. یکی از قابل اعتمادترین تولید کنندگان و تامین کنندگان دستگاه جوش فلزات فراصوت 20 کیلو هرتز در چین است. به خرید دستگاه جوش فلز مافوق صوت با کیفیت بالا 20khz با قیمت رقابتی از کارخانه ما خوش آمدید. اگر در مورد همکاری سؤالی دارید، لطفاً به ما ایمیل بزنید.

دستگاه جوش فلزات التراسونیک 20 کیلوهرتز

معرفی مختصر ژنراتور سری TOB-20K

1. سری 20K هوشمند از ریزپردازنده‌های-ضد تداخل-با عملکرد بالا برای دستیابی به کنترل الکترونیکی استفاده می‌کند. تمام پارامترهای کنترل جوش توسط میکرو کامپیوترها مدیریت می شود و سیستم کنترل فرکانس هوشمند ناراحتی تنظیم فرکانس دستی را از بین می برد. اضافه بار صدا به طور خودکار شناسایی می شود و بهترین نقطه رزونانس در زمان واقعی ردیابی می شود. دمای گروه ارتعاش در پایین ترین نقطه خود باقی می ماند و دمای سر جوش از تغییرات فرکانس پیروی می کند. دستگاه به طور خودکار تنظیم می شود و پایدارتر عمل می کند.

2. هنگامی که اولتراسوند روی سطح تماس فلزی عمل می کند، ده ها هزار ارتعاش با فرکانس بالا در هر ثانیه ایجاد می کند. This high-frequency vibration, which reaches a certain amplitude, transmits ultrasonic energy to the welding area through the upper welding piece. با توجه به مقاومت صوتی بالا در سطح مشترک بین دو ناحیه جوشکاری، دمای بالای محلی ایجاد خواهد شد. به دلیل رسانایی حرارتی ضعیف فلز، نمی تواند به موقع از بین برود و در محل جوش انباشته می شود و باعث می شود سطح تماس دو فلز به سرعت ذوب شود. پس از افزودن مقدار معینی فشار، در یک واحد ادغام می شود. پس از توقف کار اولتراسوند، اجازه دهید فشار برای چند ثانیه ادامه یابد تا جامد شود و یک زنجیره مولکولی قوی تشکیل شود و به هدف جوشکاری دست یابید. استحکام جوش می تواند نزدیک به استحکام ماده خام باشد. کیفیت جوشکاری فلز اولتراسونیک به سه عامل بستگی دارد: دامنه سر جوش مبدل، فشار اعمال شده و زمان جوش. زمان جوشکاری و فشار سر جوش قابل تنظیم است و دامنه توسط مبدل و اهرم دامنه تعیین می شود. مقدار مناسبی برای تعامل بین این سه کمیت وجود دارد. هنگامی که انرژی از مقدار مناسب فراتر رود، ذوب فلز بیشتر می شود و جوشکاری کمتر مستعد تغییر شکل است. اگر انرژی کم باشد، جوش دادن محکم آن آسان نیست و فشار اعمال شده نباید خیلی زیاد باشد. فشار بهینه 1 تا 5 میلی متر زیر لبه بخش جوش است.

محدوده کاربرد دستگاه جوش التراسونیک

• آب بندی و برش لوله مسی
• دسته سیم خودرو
• جوشکاری پنل خورشیدی

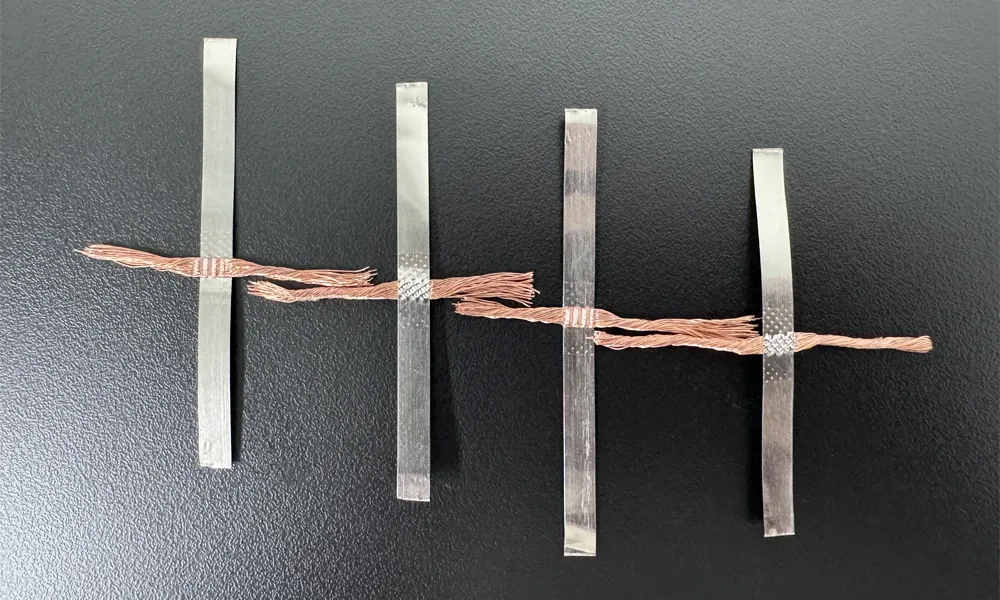

• جوشکاری مس، آلومینیوم و سایر فلزات
• جوشکاری چند نقطه ای نوار آلومینیومی کاتد باتری
• جوشکاری یک نقطه-درپوش باتری و نوار آلومینیومی
• جوشکاری الکترودهای کاتد و آند سلول کیسه ای 18650
• پایین پوسته آلومینیومی باتری با نوار کامپوزیت آلومینیومی-نیکل جوش داده شده است
• جوشکاری خورشیدی صفحه شیشه ای
• جوش لمینیت چند لایه سلول کیسه ای
• جوش پروانه ای مربعی
• آلومینیوم سلول کیسه ای به نیکل

ویژگی های عملکردی

• سیستم اولتراسونیک فول دیجیتال وارداتی از آلمان.
• سرعت صعود و نزول سر جوش قابل تنظیم و کنترل دقیق است.
• می تواند موقعیت های بالایی و پایینی سازه جوش داده شده را به دقت تعیین کند.
• هنگامی که ولتاژ نوسان می کند، ژنراتور اولتراسونیک می تواند به طور خودکار ولتاژ خروجی را جبران کند تا از خروجی پایدار دامنه سر جوش اطمینان حاصل شود.
• کنترل دقیق انرژی می تواند پایداری هر جوشکاری را تضمین کند و تأثیر عوامل خارجی را کاهش دهد.
• تجهیزات سر جوش از ردیابی فرکانس خودکار بدون تنظیم فرکانس دستی استفاده می کنند. خودآزمایی سیستم-، بدون مدولاسیون فرکانس. پس از تعویض یا تعمیر سر جوش، سیستم نیازی به تنظیم مجدد ندارد (برخی مدل ها نیاز به جستجوی فرکانس تشدید ژنراتور دارند).
• کاربرد ماژول قدرت IGBT و ساختار مدار نوسان برانگیخته جداگانه.
• هنگام کار، فرکانس سر جوش و مبدل با تغییر دما و بار تغییر می کند و دستگاه جوش می تواند به طور خودکار فرکانس رزونانس مبدل را در کل محدوده جستجو و ردیابی کند تا اطمینان حاصل شود که مبدل همیشه در حالت رزونانس کار می کند، از عملکرد کارآمد تجهیزات اطمینان حاصل می کند و جوشکاری را پایدارتر و قابل اطمینان تر می کند.
• حالت‌های جوشکاری با حالت‌های مختلف جوشکاری مانند انرژی و زمان هوشمند می‌توانند با نیازهای مختلف فرآیند جوشکاری سازگار شوند و به اثر جوشکاری بهتری دست یابند.
• دامنه 1٪ -100٪ را می توان در دوره زمانی 0-100ms تنظیم کرد که برای فرآیندهای مختلف جوشکاری مناسب تر است.
• سرویس ابری قابل تنظیم دستگاه حفاظت هوشمند و هشدار خطا.
• سیستم حفاظت ولتاژ (محدوده ولتاژ منبع تغذیه 215 ولت ~ 238 ولت است). توان خروجی و فرکانس کاری این دستگاه در طول دوره ولتاژ ثابت خودکار تحت تأثیر قرار نخواهد گرفت.
• سیستم حفاظت از اضافه بار؛ (3) حفاظت از جریان بیش از حد. (4) جبران خودکار فرکانس منبع تغذیه ناپایدار؛ (5) بازخورد سیگنال حفاظت از اضافه بار جوشکاری.
• تمام ابزارهای اندازه گیری روی تجهیزات از واحدهای متریک استفاده می کنند.
• صفحه نمایش لمسی مبادله ماشین-با کیفیت بالا-و رابط عملیات نمودار بصری.
• بیش از 100 رکورد جوش قابل بررسی است.

پارامترهای فنی

پارامترهای تجهیزات

گواهی ثبت اختراع

ISO 9001

گواهی CE
